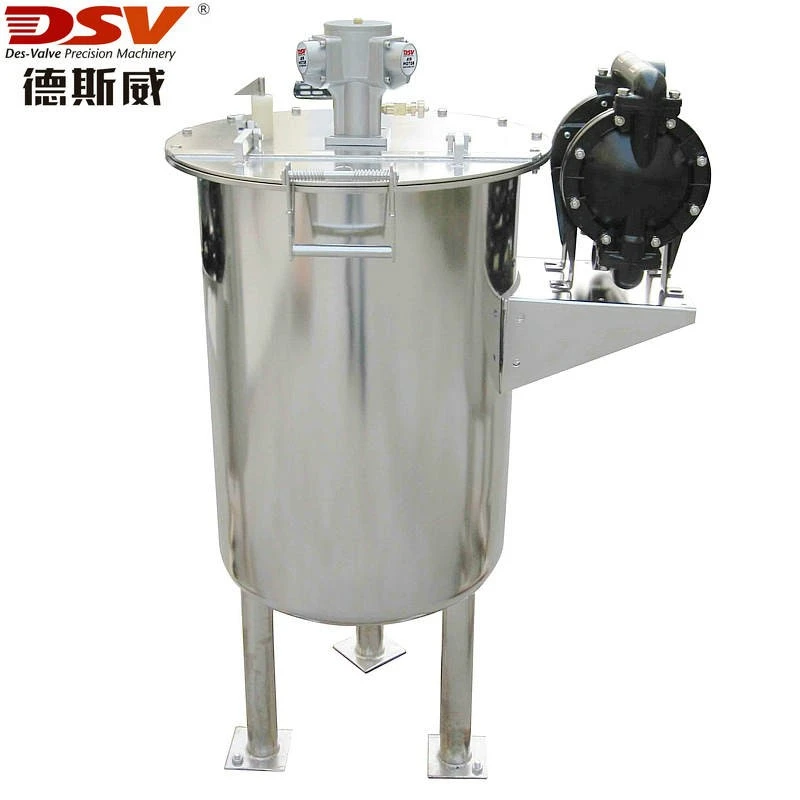

교반기와 혼합 탱크

스테인레스 스틸 혼합 탱크 믹서는 전형적인 혼합 장비이며, 주로 다양한 액체 혼합 및 고체-액체 혼합에 사용됩니다.

상이한 공기 믹서 모터를 갖는 다른 유형의 공기 교반기를 사용하여 재료를 교반하면 다른 효과를 달성 할 수 있으므로 올바른 공기 구동 교반기를 선택하면 믹싱 효과가 적습니다.

적용 범위 : 화학, 제약, 식품, 수처리, 페인트, 화장품, 살충제, 야금 산업 등

기능 : 반응 속도를 촉진하고 생산 효율성을 향상시킵니다

목적 : 혼합물을 더 고르게 반응하게합니다

교반기 탱크

재료 구별은 탄소강, 스테인레스 스틸, FRP, 복합 재료 등으로 나뉩니다.

모양 요구 사항, 수직 믹싱 탱크, 수평 혼합 탱크, 평평한 바닥 탱크, 원뿔형 헤드 탱크, 타원형 헤드 탱크, 토리 스피어 헤드 탱크 등으로 나눌 수 있습니다.

압력 요구 사항은 대기 탱크, 압력 탱크, 진공 탱크, 부정 탱크 등으로 나눌 수 있습니다.

기능적 요구 사항은 일반 유형, 가열 유형 (재킷 전기 가열, 코일 가열, 증기 가열 등), 진공 유형으로 나눌 수 있습니다.

다른 믹싱 탱크 층 :

단일 층 (기존 저장, 믹싱, 블렌딩, 분산 등),

이중 레이어 (단일 층을 기준으로 하나의 재킷 층을 추가하여 단열재, 가열, 냉각 기능, 빠른 효과, 안전 및 건강을 달성하는 데 사용될 수 있음),

3 개의 층 (이중 층을 기준으로 열 절연 층을 추가하여 콜드 또는 뜨거운 매체의 에너지 손실을 효과적으로 감소시키고 탱크 내 온도의 안정성을 보장 할 수 있습니다).

교반 샤프트

혼합 장비에서 미세 공압 모터의 전력 출력은 혼합 샤프트를 통해 혼합 임펠러로 전달되므로 혼합 샤프트는 충분한 강도 여야합니다. 동시에, 믹싱 샤프트는 믹싱 임펠러와 연결되어 샤프트 씰 장치, 베어링, 커플 링 및 기타 구성 요소를 통과해야하므로 믹싱 샤프트는 합리적인 구조, 높은 처리 정확도 및 일치하는 공차를 가져야합니다.

지지 구조에 따르면, 혼합 장비의 믹싱 샤프트는 중간 베어링 또는 하단 베어링을 설정하거나 설정하지 않으면 유지 보수에 편리하지 않으면 혼합물, 음식 또는 의약품 혼합의 높은 청결 요구 사항에 대해 탱크 내부의 구성 요소를 줄일 수 있으므로 선호해야합니다.

탱크 내부 부품 믹싱

배플, 코일 히터 등을 포함하여

혼합 용기에서 액체의 소용돌이 치는 현상을 제거하고 교반 된 액체를 위아래로 위아래로 만들기 위해 균일하게 혼합물을 달성하기 위해서는 일반적으로 혼합 탱크 내부에 배플을 첨가해야합니다. 일반적으로 배플의 폭은 탱크 용기 직경의 약 1/12 ~ 1/10이며, 온도계, 열전달 코일 또는 기타 지지대와 같은 탱크의 액세서리도 배플과 동일한 역할을 할 수 있습니다. 일반적으로 배플 수와 폭을 증가 시키면 전력 소비도 증가하지만 특정 값으로 증가한 후에는 전력 소비가 증가하지 않으며 그 당시의 작업 조건을 "완전 배플 조건"이라고합니다.

샤프트 씰

샤프트 씰은 믹싱 장비의 중요한 부분입니다. 샤프트 씰은 동적 인 씰이며, 그 역할은 혼합 장비가 교반 된 재료의 탈출 및 불순물 침윤을 방지하기 위해 혼합 장비가 특정 양압 또는 진공 상태에 있는지 확인하는 것입니다. 따라서 모든 샤프트 씰 유형이 혼합 장비에 사용될 수는 없습니다. 혼합 장비에서 가장 일반적으로 사용되는 샤프트 씰은 액체 씰, 포장 씰 및 기계식 씰입니다.

전송 장치

혼합 장비의 변속기 장치에는 소형 공기 모터, 감속기, 커플 링, 베어링 및지지 프레임 등이 포함됩니다. 믹싱 드라이브 장치는 일반적으로 공기 모터와 감속기의 조합을 사용하여 교반이 필요한 속도에 도달합니다.

변속기 장치의 기능은 혼합 샤프트를 필요한 속도로 회전시키고 필요한 토크를 얻는 것입니다. 대부분의 혼합 장비에서는 하나의 교반 샤프트 만 있으며 믹서는 일정한 속도로 한 방향으로 회전합니다. 그러나, 더 나은 혼합 효과를 얻기 위해 특별한 혼합 장비가 있으며, 혼합 장비에 두 개의 혼합 샤프트를 사용하고 믹서를 구동하여 복잡한 상호 움직임을 수행합니다.

공기 모터

교반 장비의 교반 샤프트는 일반적으로 소형 공압 운동에 의해 구동됩니다. 일반적으로 믹싱 장비의 필요한 속도는 낮으므로 대부분의 경우 공기 모터는 감속기와 함께 사용되지만 때로는 속도 및 토크 요구 사항이 그렇게 높지 않은 경우에 적합한 공기 모터 만 사용합니다. 따라서 공기 모터를 선택할 때는 감속기와 일치하는 선택과 최종 사용자 작업 사이트의 속도 및 토크 요구 사항과 제공 할 수있는 공기 압력을 특별히 고려해야합니다.
